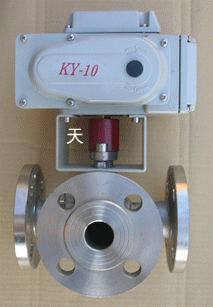

電動不銹鋼三通法蘭球閥
◆主要性能參數：
1.閥體材質：304、316、316L 密封：F4 壓力：1.6, 2.5, 4.0 MPa 溫度：-20-150℃
2.電源可選：220VAC50Hz,380VAC50Hz,
3.控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型），開度信號型（R型） 詳見使用說明書
◆產品特點：

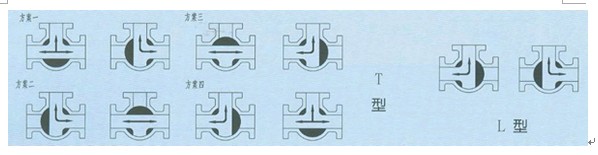

1. 三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
◆主零件材質：
公稱通徑：DN15～200mm 1/2″～8″ 公稱壓力：PN1.6～4.0MPa CLASS：150Lb
| 零件名稱 | 材質 | |
| GB | ASTM | |
| 閥體、閥蓋 | WCB | A216-WCB |
| 密封圈 | PTFE對位聚苯 | PTFE對位聚苯 |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 | 2Cr13 | A216-416 |
| 雙頭螺栓 | 35CrMoA | A193-B7 |
◆主要性能規范：
| 公稱壓力 | 試驗壓力 | ||
| 殼體 | 高壓液密度 | 低壓氣密度 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.0 | 2.2 | |
| 適用工況 | 適用介質 | 水、油品、氣等非腐蝕截至和酸堿腐蝕介質 | |
| 適用溫度 | -28～350℃ | ||
| 應用范圍 | 連接法蘭 | JB79-59、GB9113、HG20592-97、ANSIB16.5 | |
| 檢驗試驗 | GB/T9092-99、API598 | ||
| 其余制造規范均按本廠標準 | |||
◆主要外形與連接尺寸：
| 公稱壓力 | 主要 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 1.6MPa | L | 150/165 | 150/180 | 180/185 | 200 | 220/240 | 240/250 | 260 | 280 | 320 | 380 | 440 | 550/580 |
| 2.5MPa | L1 | 75/82.5 | 75/90 | 90/92.5 | 100 | 110/120 | 120/125 | 130 | 140 | 160 | 190 | 220 | 275/290 |
| 4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS 150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
| 其余的法蘭尺寸請參閱樣本《主要外形及連接尺寸表》 | |||||||||||||
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
