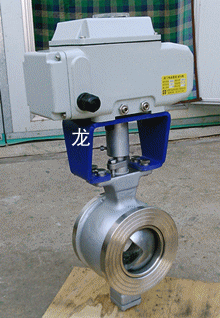

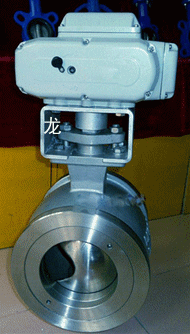

電動不銹鋼對夾V型球閥
◆產品特點
適用溫度：-28℃~550℃ 適用介質：水、油、氣、高粘度、含纖維、固體顆粒。
◆主要零件材質
| 零件名稱 | 材質 | |
| 閥體、閥蓋 | WCB | CF8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球體 | 2Cr13+硬格 | 304+硬格 |
| 閥座、閥桿 | 2Cr13 | 304 |
| 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
| 雙頭螺柱 | 35CrMoA | 1Cr18Ni9Ti |
◆產品性能規范
| 公稱壓力MPa | 試驗壓力 | 適用介質 | 適用溫度 | |
| 殼體試驗 | 密封測試 | |||
| 1.6 | 2.4 | 1.76 | 水、油、氣及高粘度、含纖維、 固體顆粒等介質 | -28℃～550℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 應用規范 | 連接法蘭 | JB79-59 GB9113 HG20592-97 AMSI R16.5 | ||
| 檢驗試驗 | JB/T9002 AP1598 | |||
◆主要外觀尺寸
| 公稱壓力 | 公稱通徑 | 尺寸 | |||||||||
| mm | in | W | L | W1 | L1 | d | d1 | H1 | H | D D1 D2 | |
| PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 | 請參閱樣本 《主要外形及 連接尺寸表》 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | ||
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | ||
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | ||
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | ||
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | ||
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | ||
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | ||
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | ||
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | ||
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | ||
| PN2.5MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 | |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | ||
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | ||
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | ||
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | ||
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | ||
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | ||
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | ||
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | ||
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | ||
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | ||
| CLASS150 | 25 | 1 | 50 | - | 25 | - | 65 | 38 | 57 | 200 | |
| 40 | 11/2 | 60 | - | 25 | - | 84 | 49 | 63 | 205 | ||
| 50 | 2 | 75 | 124 | 32 | 62 | 102 | 60 | 92 | 225 | ||
| 65 | 21/2 | 85 | 145 | 38 | 72.5 | 121 | 75 | 100 | 235 | ||
| 80 | 3 | 100 | 165 | 45 | 82.5 | 134 | 89 | 108 | 260 | ||
| 100 | 4 | 115 | 194 | 50 | 97 | 172 | 113 | 117 | 270 | ||
| 125 | 5 | 135 | 210 | 55 | 105 | 196 | 140 | 140 | 320 | ||
| 150 | 6 | 160 | 229 | 65 | 114.5 | 221 | 164 | 177 | 340 | ||
| 200 | 8 | 200 | 243 | 80 | 121.5 | 278 | 205 | 200 | 390 | ||
| 250 | 10 | 240 | 297 | 92 | 148.5 | 333 | 259 | 252 | 420 | ||
| 300 | 12 | - | 338 | - | 169 | - | 300 | 270 | 510 | ||
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
