◆性能參數：
1.閥體材質：304、316、316L 密封：F4 壓力：1.6, 2.5, 4.0 MPa 溫度：-20-150℃
2.電源可選：220VAC50Hz,380VAC50Hz,
3.控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型），開度信號型（R型） 詳見使用說明書
◆產品特點：

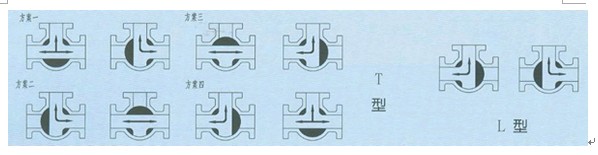

1. 三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
◆主零件材質：公稱通徑：DN15～200mm 1/2″～8″ 公稱壓力：PN1.6～4.0MPa CLASS：150Lb
| 零件名稱 | 材質 | |
| GB | ASTM | |
| 閥體、閥蓋 | WCB | A216-WCB |
| 密封圈 | PTFE對位聚苯 | PTFE對位聚苯 |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 | 2Cr13 | A216-416 |
| 雙頭螺栓 | 35CrMoA | A193-B7 |
◆主要性能規范：
| 公稱壓力 | 試驗壓力 | ||
| 殼體 | 高壓液密度 | 低壓氣密度 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.0 | 2.2 | |
| 適用工況 | 適用介質 | 水、油品、氣等非腐蝕截至和酸堿腐蝕介質 | |
| 適用溫度 | -28～150℃ | ||
| 應用范圍 | 連接法蘭 | JB79-59、GB9113、HG20592-97、ANSIB16.5 | |
| 檢驗試驗 | GB/T9092-99、API598 | ||
| 其余制造規范均按本廠標準 | |||

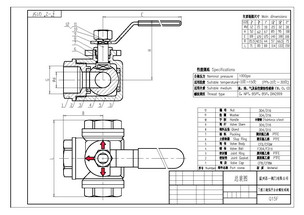

◆主要外形與連接尺寸：
| 公稱壓力 | 主要尺寸 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 1.6MPa | L | 150/165 | 150/180 | 180/185 | 200 | 220/240 | 240/250 | 260 | 280 | 320 | 380 | 440 | 550/580 |
| 2.5MPa | L1 | 75/82.5 | 75/90 | 90/92.5 | 100 | 110/120 | 120/125 | 130 | 140 | 160 | 190 | 220 | 275/290 |
| 4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS 150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
| 其余的法蘭尺寸請參閱樣本《主要外形及連接尺寸表》 | |||||||||||||
