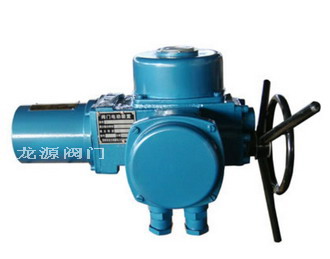

802閥門電動執行機構
一、產品簡介：
802回轉閥門電動裝置對用戶安裝，調試，檢修十分方便，節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級IP65（最高為67）。一體式傳動結構設計。當輸出轉矩達到5000Nm時，仍保持減速機構置于同一個密封外殼內，無需另外增加蝸桿蝸輪或圓柱齒輪減速器。因而802系列具有可靠性和密封性能。
二、產品特點：
1.傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。
2.所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。
3.輸出轉矩100Nm-80000Nm。
4容易調整的行程控制機構。
5.安全可靠、無切換手柄的全自動手／電動切換。
6.多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。
7.連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。
三、產品參數：
| 電源 | 380VAC / 3相 / 50Hz , |
| 220VAC / 單相 / 50Hz | |
| 輸出轉矩 | 100N.m～12000N.m |
| 輸出轉速 | 7.5～30 S/90deg |
| 行程范圍 | 90°±10° |
| 防護等級 | 外殼額定防護等級為塵密、防噴水的IP65（GB4208-84）防護等級，也可提供IP67、IP68防護等級外殼。 |
| 防爆等級 | ExdIIBT4（GB3836.1-84，GB3836.2-84） |
| 環境溫度 | - 30 ～ + 70 °C |
| 提供機型 | 基本型 （配備電機、行程和轉矩開關等） |
| 手動 操作 | 802電動和手動操作實現自動切換，沒有離合器及切換手柄。手動操作時，只需按照閥門運行方向轉動手輪即可。甚至在電機運轉時，仍可以轉動手輪而不會發生危險。 |
| 電機(380VAC/3相/50Hz) | 最大閥桿直徑 | 手輪圈數 | 參考重量（Kg） | |
| 參考功率 | 額定電流 | |||
| kW | A | mm | kg | |
| 0.03 | 0.32 | ?24 | 22 | 36 |
| 0.03 | 0.32 | |||
| 0.06 | 0.6 | |||
| 0.06 | 0.6 | |||
| 0.09 | 0.7 | |||
| 0.18 | 1.2 | ?43 | 19 | 56 |
| 0.18 | 1.2 | |||
| 0.37 | 2.3 | |||
| 0.18 | 1.2 | |||
| 0.37 | 2.3 | |||
| 0.55 | 2.3 | ?55 | 17 | 100 |
| 0.75 | 2.8 | |||
| 0.75 | 2.8 | |||
| 1.10 | 4.3 | ?85 | 49 | 203 |
