◆設計特性:
■可選用多種螺紋標準;
■采用ISO5211平臺設計
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
應用標準
■設計依據: ASME B16.34,API 608
■壁厚:ASME B16.34 Class 400
■管螺紋連端: ASME B1.20.1,BS21,DIN 2999/259,BSPISO7/1,ISO 228/1 JIS B 0203
■檢測與測試:API 598,EN12266
規格說明
■工作壓力:1000WOG
■溫度范圍:-40－200℃
◆氣動三通球閥工作原理:
雙作用執行器
氣動三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動
氣動三通球閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單用作執行器
三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動三通球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
◆氣動三通球閥 參數:
| 氣動執行器 | 雙作用、單作用 |
| 驅動氣源 | 5-7bar壓縮空氣 |
| 氣動附件 | 限位開關、定位器、電磁閥 過濾減壓閥、手輪機構 |
| 公稱通徑 | DN15-100mm |
| 公稱壓力 | 1.6-6.3MPa |
| 適用溫度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
| 連接方式 | 螺紋式 |
| 閥體結構 | 三通L型、三通T型 |
| 閥體材質 | 304、316、316L |
| 閥板材質 | 304、316、316L |
| 閥座襯里 | PTFE、PPL |
| 適用介質 | 蒸汽、水液，氣體等 |

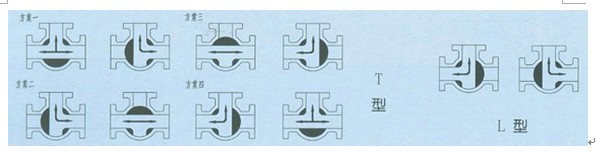

◆ 流向圖

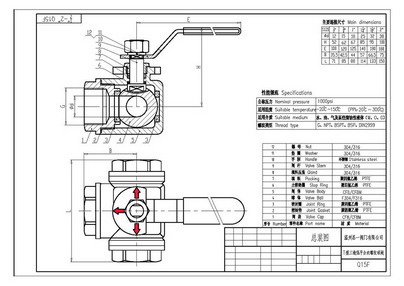

◆外形圖:
◆外形尺寸：
| 通徑 | 英寸 | 壓力(Mpa) | 尺寸 | |||
| L | D | H | ￠DN | |||
| 8 | 1/4 | 1.6 2.5 4.0 6.3 | 79 | 11 | 67 | NPT BSP PT DIN |
| 10 | 3/8 | 79 | 11 | 67 | ||
| 15 | 1/2 | 79 | 11 | 67 | ||
| 20 | 3/4 | 88 | 15 | 78 | ||
| 25 | 1 | 108 | 20 | 94 | ||
| 32 | 1 1/4 | 124 | 25 | 104 | ||
| 40 | 1 1/2 | 135 | 32 | 117 | ||
| 50 | 2 | 164 | 40 | 132 | ||
