GTD氣動執行器
一、氣動執行器概述
GT型系列氣動執行器是將壓縮空氣為動力,通過活塞齒條、齒輪的機械傳動，以角行程輸出扭距的氣動執行器，產品外型小、重量輕、使用壽命長性能好。分為雙作用和單作用（彈簧復位）。適用于角行程控制閥（球閥、蝶閥類）的開關和調節。也可用于其它需要回轉的場合。
二、GT型系列氣動執行器 特點及參數
基本設計：氣動雙活塞執行器、型號 GTD=雙作用式、型號 GTE=單作用式(有彈簧返回)。
制造特點：超寬面齒條(活塞)小齒輪傳動技術、活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套、導向。單作用式有保險彈簧座。
采用標準：執行器與閥門連接：四個或八個螺栓孔符合標準 DIN/ISO 5211，軸裝配孔符合標準DIN 3337？晒┻x擇的裝配軸孔有多種形狀尺寸選擇 。執行器與控制閥連接：GTD/GTE100+350 符合標準 NAMUR或VDI/VDE 3845，GTD/GTE040+90 通過轉接板連接。
執行器與信號盒連接：符合 VDI/VDE 3845。零件材料：殼體：鋁合金表面陽極化處理。
端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金。密封O型圈：丁睛橡膠=NBR70。軸承墊圈/導環：塑料。環境溫度：-20 ～ 90O ℃
回轉角度：雙作用式=90度，單作用式=90度，標準執行器旋轉軸角度從兩端可調節 -5 ～ +5 度。
輸出扭矩：3 ～ 10000Nm空氣壓力：2 ～ 8bar，最大 10bar。
附件：電磁閥、電氣定位器、限位開關（有機械式、接近式）、氣源處理三聯件（有減壓器、過濾器、油霧器）、手操機構。
三、GT型系列氣動執行器 工作原理
雙作用式
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度？梢詮膬啥苏{(diào)整微量角度，松動螺母(E)用內六角扳手?jǐn)Q動調節螺栓(F)調整所需角度,鎖緊螺母 (E)。反之壓縮空氣則從氣口(A)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。
單作用式（彈簧復位）
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。在壓縮空經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度？梢詮膬啥苏{(diào)整微量角度，松動螺母(E)用內六角扳手?jǐn)Q動調節螺栓(F)調整所需角度,鎖緊螺母(E)。
四、GT型系列氣動執行器 解剖圖及零配件
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
|
| |||||
| 1 | 殼體 | 1 | 12 | 軸上O型圈 | 1 |
| 2 | 活塞 | 2 | 13 | 螺栓密封O型圈 | 1 |
| 3 | 旋轉軸 | 1 | 14 | 活塞O型圈 | 1 |
| 4 | 端蓋 | 2 | 15 | 端蓋密封圈 | 2 |
| 5 | 彈簧/彈簧座 | 8-12 | 16 | 活塞導向環 | 2 |
| 6 | 下軸承 | 1 | 17 | 活塞軸瓦 | 2 |
| 7 | 彈性擋圈 | 1 | 18 | 端蓋平墊圈 | 2 |
| 8 | 軸中墊圈 | 2 | 19 | 調節螺栓 | 2 |
| 9 | 上軸承 | 1 | 20 | 六角螺母 | 2 |
| 10 | 軸上平墊圈 | 1 | 21 | 內六角螺母 | 8 |
| 11 | 軸下O型圈 | 1 |
|
|
|

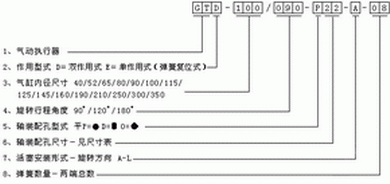

五、GT型系列氣動執行器 型號編制說明
