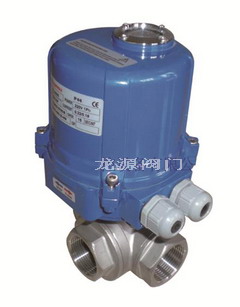

QT電動三通內螺紋球閥
◆產品特征
公稱壓力：2.5MPa
適用溫度范圍：-20～150℃～300℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
◆適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保。
◆零部件
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼 CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼 CF8M/CF8 |
| 3 | 球 | 不銹鋼 CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯 PTFE |
| 5 | 閥桿 | 不銹鋼 CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯 PTFE |
| 7 | 中口 | 聚四氟乙烯 PTFE |
| 8 | 大薄片 | 聚四氟乙烯 PTFE |
| 9 | 壓蓋螺母 | 不銹鋼 CF8M/CF8 |
| 10 | 手柄 | 不銹鋼 CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼 CF8 |
| 13 | 螺帽 | 不銹鋼 CF8 |
| 14 | 鎖定裝置 | 不銹鋼 CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼 CF8M/CF8 |

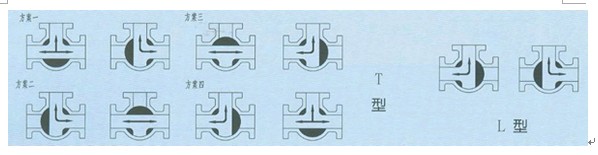

◆流向圖
◆1000WOG三通不銹鋼球閥 L型主要連接尺寸及重量
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 1 1/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 1 1/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
◆1000WOG三通不銹鋼球閥 T型主要連接尺寸及重量 SIZE d L H D1 B F G W1 W2 h 1/2″ 12.7 75 59 126 71.0 33.5 37.5 22.4 35.0 10-20NC 3/4″ 16 85 64 126 81.5 39.0 42.5 22.4 35.0 10-20NC 1″ 20 100 80 145 102.0 50.5 51.5 22.4 35.0 10-20NC 1 1/4″ 25 115 90 145 108.5 51.0 57.5 25.4 38.1 10-20NC 1 1/2″ 32 125 96 204 12101 58.0 63.0 25.4 38.1 1/4-20UNC 2″ 38.1 148 106 204 138.5 65.5 73.0 25.4 38.1 1/4-20UNC
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
