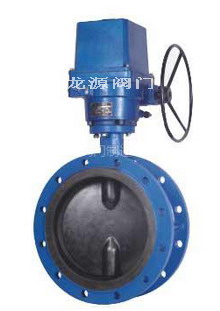

全襯膠蝶閥產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動全襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
◆應用范圍：
密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸氣、一般酸堿類
FKM ≤150℃ 水、蒸氣、強酸堿類
◆標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
◆零件材料與工況：
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
蝸輪裝置:組合件
◆外形尺寸
| 規格 mm | 英寸lnch | 主要尺寸 | 總量 (kg) | ||||||||||||
| A | B | C | D | L | H | D? | n-ф | K | E | n?-ф? | ф? | G | |||
| 50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4 -23 | 77 | 57.15 | 4 -6.7 | 12.6 | 118 | 2.5 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 136.2 | 4 -26.5 | 77 | 57.15 | 4 -6.7 | 12.6 | 137 | 3.2 |
| 80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8 -18 | 77 | 57.15 | 4 -6.7 | 12.6 | 143 | 3.6 |
| 100 | 4 | 200 | 114 | 52.1 | 104 | 32 | 70.8 | 185 | 4 -25.4 | 92 | 69.85 | 4 -10.3 | 15.77 | 156 | 4.9 |
| 125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4 -23 | 92 | 69.85 | 4 -10.3 | 18.92 | 190 | 7 |
| 150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4 -25 | 92 | 69.85 | 4 -10.3 | 18.92 | 212 | 7.8 |
| 200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 4 -25 | 115 | 88.9 | 4 -14.3 | 22.10 | 268 | 13.2 |
| 76.35 | 4 -23 | ||||||||||||||
| 250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 92.4 | 357 | 4 -29 | 115 | 88.9 | 4 -14.3 | 28.45 | 325 | 19.2 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4 -29 | 140 | 107.95 | 4 -14.3 | 31.60 | 403 | 32.5 |
| 350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4 -30 | 140 | 107.95 | 4 -14.3 | 31.60 | 436 | 41.3 |
| 400 | 16 | 400 | 309 | 86.5 | 389.6 | 51.2 | 100.47 | 515 | 4 -26 | 197 | 158.75 | 4 -20.6 | 33.15 | 488 | 61 |
| 102.42 | 525 | 4 -30 | |||||||||||||
| 450 | 18 | 422 | 328 | 105.6 | 440.51 | 51.2 | 88.39 | 565 | 4 -26 | 197 | 158.75 | 4 -20.6 | 38.00 | 539 | 79 |
| 91.51 | 585 | 4 -30 | |||||||||||||
| 500 | 20 | 480 | 361 | 131.8 | 491.6 | 64.2 | 96.99 | 620 | 4 -26 | 197 | 158.75 | 4 -20.6 | 41.15 | 593 | 128 |
| 101.68 | 650 | 4 -33 | |||||||||||||
| 600 | 24 | 562 | 459 | 152 | 592.5 | 70.2 | 113.42 | 725 | 20 -30 | 276 | 215.9 | 4 -22.2 | 50.65 | 816 | 188 |
| 120.46 | 770 | 20 -36 | |||||||||||||
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
