◆產品簡介：
GIQ型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。
◆主要技術性能
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) |
| 氣源壓力（MPa） | 0.4～0.6 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：AC220V/50Hz |
| 信號反饋 | 標準出廠：閥位指示器 |
| 氣缸可選 | 標準出廠：雙作用式 |

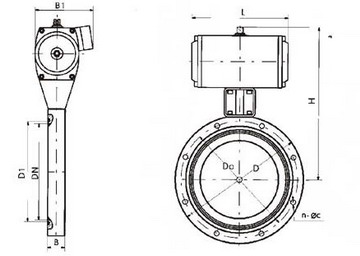

◆外形連接尺寸
| 型號 | DN | D | D0 | B | N | C | H | L | E |
| GIQ-32 | 32 | 90 | 70 | 22 | 4 | 9 | 187 | 158 | 58 |
| GIQ-40 | 40 | 100 | 80 | 22 | 4 | 9 | 197 | 158 | 58 |
| GIQ-50 | 50 | 110 | 90 | 22 | 4 | 9 | 207 | 158 | 58 |
| GIQ-63 | 63 | 130 | 110 | 28 | 4 | 9 | 227 | 158 | 58 |
| GIQ-80 | 80 | 145 | 125 | 28 | 8 | 9 | 242 | 158 | 58 |
| GIQ-100 | 100 | 165 | 145 | 28 | 8 | 9 | 262 | 158 | 58 |
| GIQ-125 | 125 | 200 | 175 | 34 | 8 | 11 | 323 | 172 | 70 |
| GIQ-160 | 150 | 225 | 200 | 34 | 8 | 11 | 348 | 172 | 70 |
| GIQ-200 | 200 | 285 | 260 | 40 | 12 | 11 | 450 | 197 | 97 |
| GIQ-250 | 250 | 335 | 310 | 45 | 12 | 11 | 525 | 248 | 117 |
| GIQ-320 | 300 | 425 | 395 | 50 | 12 | 14 | 622 | 248 | 117 |
| GIQ-400 | 400 | 510 | 480 | 60 | 16 | 14 | 733 | 295 | 138 |
| GIQ-500 | 500 | 610 | 580 | 70 | 16 | 14 | 900 | 360 | 159 |
| GIQ-600 | 600 | 750 | 720 | 80 | 20 | 14 | 980 | 370 | 174 |
| GIQ-800 | 800 | 920 | 890 | 100 | 24 | 14 | 1220 | 410 | 240 |
| GIQ-1000 | 1000 | 1120 | 1090 | 120 | 32 | 14 | 1594 | 580 | 300 |
| GIQ-1250 | 1250 | 1440 | 1404 | 150 | 36 | 19 | 2050 | 736 | 390 |
◆真空標準：JB919
| 型號 | DN | D | D0 | B | N | C | H | L | E |
| GIQ-32 | 32 | 78 | 64 | 22 | 4 | 7 | 175 | 134 | 58 |
| GIQ-40 | 40 | 85 | 70 | 22 | 4 | 7 | 183 | 147 | 58 |
| GIQ-50 | 50 | 110 | 90 | 22 | 4 | 9 | 207 | 170 | 58 |
| GIQ-63 | 63 | 125 | 105 | 28 | 4 | 9 | 222 | 187 | 58 |
| GIQ-80 | 80 | 145 | 125 | 28 | 4 | 9 | 243 | 212 | 58 |
| GIQ-100 | 100 | 170 | 145 | 28 | 4 | 12 | 268 | 244 | 58 |
| GIQ-125 | 125 | 195 | 170 | 34 | 4 | 12 | 318 | 280 | 70 |
| GIQ-150 | 150 | 220 | 195 | 34 | 8 | 12 | 343 | 317 | 70 |
| GIQ-200 | 200 | 275 | 250 | 40 | 8 | 12 | 440 | 396 | 97 |
| GIQ-250 | 250 | 330 | 300 | 45 | 8 | 14 | 520 | 467 | 117 |
| GIQ-300 | 300 | 380 | 350 | 50 | 8 | 14 | 570 | 546 | 117 |
| GIQ-400 | 400 | 500 | 465 | 60 | 8 | 18 | 720 | 695 | 138 |
| GIQ-500 | 500 | 600 | 565 | 70 | 12 | 18 | 890 | 360 | 159 |
| GIQ-600 | 600 | 710 | 670 | 80 | 12 | 20 | 960 | 370 | 174 |
| GIQ-800 | 800 | 920 | 880 | 100 | 20 | 21 | 1220 | 410 | 240 |
| GIQ-1000 | 1000 | 1140 | 1090 | 120 | 24 | 23 | 1604 | 580 | 300 |
