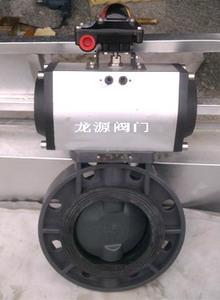

氣動UPVC蝶閥型號:GTD-D671X-10U
▲產品簡介
該產品采用UPVC材質，橡膠密封，對夾式蝶閥。適用于溫度≤60℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
▲特點
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.操作力矩小，操作方便，省力靈巧。
3.可以任意位置安裝，維修方便。
4.密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5.密封材料耐老化、耐腐蝕，使用壽命長等特點。
6.啟閉實驗次數多達數萬次，壽命長。
▲執行機構
采用新型系列GTD型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1.齒輪式雙活塞，輸出力矩大，體積小。
2.氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
▲附件的選項
⊕根據不同控制和要求可選擇下列附件：
1.切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2.調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3.氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4.手動機構：HVSD手操機構
|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| JIS | D1 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 |
| n-Φe | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 8-23 | 12-23 | 12-25 | 16-25 | |
| ANSI | D1 | 120.39 | 139.44 | 152.40 | 190.50 | 216 | 241.55 | 298.50 | 362 | 432 |
| n-Φe | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 12-22 | 12-25 | 12-25 | |
| DIN | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 440 |
| n-Φe | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 | 12-23 | |
| D | 165 | 185 | 200 | 229 | 257 | 285 | 343 | 411 | 490 | |
| D2 | 56.6 | 69.5 | 79.5 | 102.5 | 130 | 152 | 203 | 255 | 309.5 | |
| W1 | 43 | 46 | 46 | 56 | 69 | 75 | 85 | 109 | 133 | |
| W2 | 29 | 31 | 31 | 40 | 50 | 54 | 69 | 88 | 103.5 | |
| H1 | 235 | 245 | 260 | 280 | 322 | 374 | 428 | 482 | 574 | |
| H2 | 103 | 113 | 115 | 135.5 | 164 | 169 | 201 | 242 | 302 | |
| L | 214 | 214 | 252 | 252 | 270 | 354 | 418 | 450 | 518 | |
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
