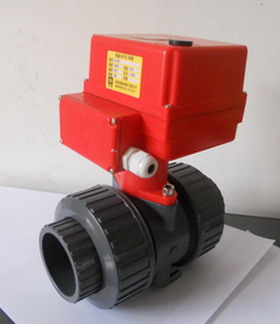

電動UPVC球閥型號：KY-xxU
◆產品簡介：
UPVC塑料球閥產品的專業生產廠家保證其不但耐酸、耐堿、耐腐蝕，且具有較高的機械強度，并符合國家飲用水衛生標準。產品密封性能穩定，被廣泛用于民用建筑、化工、制藥、石化、冶金、農業灌溉，水產養殖等水管路系統。
◆產品用途：
1、應用于化工熱流體輸送。
2、工業廢水排放。
3、半導體電子廠的熱水與熱溫化學藥業工程配管。
4、消防配管。
5、民用凈水管路。
6、養殖業和灌溉業管路系統
項目 介質溫度 工作壓力 回轉角 開關時間 電源 控制方式 防護等級 參數 無凍結 -15～95°C 1.0MPa (開關型) 12S 6VDC12VDC 12VAC 24VDC 24VAC １型 IP65 220VAC １型或２型
◆UPVC球閥連接尺寸
| 材質 | 尺寸 | A | B | C | D | E | H | L | d1 | d2 | d3 | T | N-Фe | |||
| 插 粘 | 法 蘭 | 插 粘 | 牙 口 | 法 蘭 | 插 粘 | |||||||||||
| U P V C | DN15 |
110
| 78 | 94 |
8
|
14
| 134 | 132 | 180 | 20.1 | G?" | 65 | 20.3 | 37 | 14 | 4-φ14 |
| DN20 | 134 | 132 | 180 | 25.1 | G?" | 75 | 25.3 | 37 | 14 | 4-φ14 | ||||||
| DN25 | 142 | 144 | 196 | 32.1 | G1" | 85 | 32.3 | 44 | 16 | 4-φ14 | ||||||
| DN32 | 152 | 165 | 225 | 40.1 | G1?" | 98 | 40.3 | 54 | 20 | 4-φ18 | ||||||
| DN40 | 166 | 171 | 243 | 50.1 | G1?" | 110 | 50.3 | 65 | 20 | 4-φ18 | ||||||
| DN50 | 178 | 200 | 290 | 63.1 | G2" | 125 | 63.3 | 79 | 20 | 4-φ18 | ||||||
◆雙邊由令UPVC球閥
| 品號 | 尺寸 | 規格 | 材質 | 墊座 | 墊座 | 接口 |
| VP-640 | 1/2”-4” | ANSI,JIS,DIN,BS | PVC | PTFE | EPMD,FPM | Socket,Threaded |
| VP-641 | 1/2”-4” | ANSI,JIS,DIN,BS | CPVC | PTFE | EPMD,FPM | Socket,Threaded |
| VP-643 | 1/2”-4” | ANSI,JIS,DIN,BS | PVDF | PTFE | EPMD,FPM | Socket,Threaded |
| VP-644 | 1/2”-4” | ANSI,JIS,DIN,BS | PP | PTFE | EPMD,FPM | Socket,Threaded |
| VP-645 | 1/2”-4” | ANSI,JIS,DIN,BS | ABS | PTFE | EPMD,FPM | Socket,Threaded |
| SIZE | 15mm | 20mm | 25mm | 32mm | 40mm | 50mm | 65mm | 80mm | \100mm | ||
| JIS | d1 | 22.30 | 26.30 | 32.33 | 38.43 | 48.46 | 60.56 | 76.60 | 89.6 | 114.7 | |
| d2 | 21.70 | 25.70 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | ||
| I | 22.22 | 25.4 | 28.6 | 31.8 | 34.9 | 38.1 | 60.7 | 63 | 69 | ||
| ANSI | d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | |
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | ||
| I | 22.22 | 25.40 | 28.58 | 31.75 | 34.93 | 38.10 | 44.45 | 47.63 | 57.15 | ||
| DIN | d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | |
| d2 | 20.1 | 25.1 | 32.1 | 40.1 | 50.1 | 63.1 | 75.1 | 90.1 | 110.1 | ||
| I | 16 | 19 | 22 | 26 | 31 | 38 | 44 | 51 | 61 | ||
| BS | d1 | 21.5 | 26.9 | 33.7 | 42.4 | 48.4 | 60.5 | -- | -- | -- | |
| d2 | 21.3 | 26.7 | 33.5 | 42.2 | 48.2 | 60.3 | -- | -- | -- | ||
| I | 16.5 | 19.5 | 22.5 | 27 | 30 | 36 | -- | -- | -- | ||
| Thd./in | PT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | |
| NIPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | ||
| D | 45 | 55 | 66 | 82 | 98 | 120 | 140 | 160 | 225 | ||
| D1 | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | ||
| d | 13 | 18 | 23 | 30 | 38 | 48 | 61 | 69 | 99 | ||
| L | 112 | 132 | 144 | 167 | 172 | 206 | 273 | 303 | 333 | ||
| L1 | 60 | 73 | 78 | 87 | 92 | 112 | 136 | 158 | 176 | ||
| L2 | 78 | 92 | 100 | 110 | 121 | 147 | 180 | 224 | 278 | ||
| H1 | 48 | 57 | 66 | 76 | 88 | 108 | 116 | 130 | 178 | ||
| H2 | 20.5 | 26 | 33 | 38 | 42 | 53 | -- | -- | -- | ||
| F | 30 | 33 | 40 | 47 | 52 | 70 | -- | -- | -- | ||
| M | M5 | M6 | M6 | M8 | M8 | M8 | -- | -- | -- | ||
| S | 7 | 8 | 11 | 11 | 11 | 15 | -- | -- | -- | ||
| NO. | PART | MATRTIAL | Q’TY |
| 1 | BODY | UPVC,CPVC,PP,PVDF,ABS | 1 |
| 2 | STEM | EPDM,FPM | 2 |
| 3 | BALL | UPVC,CPVC,PP,PVDF,ABS | 1 |
| 4 | SEAT SEAL | UPVC,CPVC,PP,PVDF,ABS | 1 |
| 5 | CARRIER O-RING | PTFE | 2 |
| 6 | SEAL CARRIER | EPDM.FPM | 1 |
| 7 | UNION O-RING | UPVC,CPVC,PP,PVDF,ABS | 1 |
| 8 | END CONNECTOR | EPDM,EPM | 2 |
| 9 | UNION NUT | UPVC,CPVC,PP,PVDF,ABS | 2 |
| 10 | HANDLE | UPVC,CPVC,PP,PVDF,ABS | 2 |
| 11 | INSERTED NUT | ABS,PP | 1 |
| 12 |
| C3604 | 2.1 |
