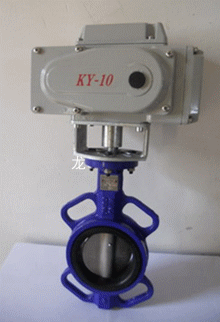

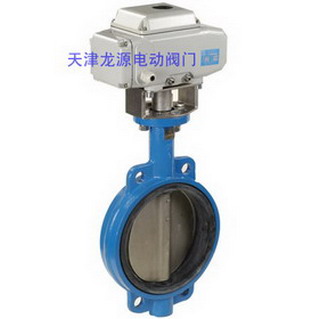

電動對夾蝶閥
◆采用標準：
設計標準：GB/T12238-1989;
ISO 10631-1994或BSEN593-1998
法蘭連接尺寸：GB/T17241.6-1998;
ISO7005-2或BSEN1092-2002
結構長度：GB/T1221-1989;
ISO5752-1988或BSEN558-1
壓力試驗：GB/T13927-1992;JB/T9092-1999;
ISO5028-1993或BSEN6755-1-1986
◆主要技術參數：
1..電源可選：220VAC50Hz,380VAC50Hz,24VDC
2..控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型），開度信號型（R型） 詳見使用說明書
| 公稱通徑 | DN(mm) 50-2000 | |||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸汽、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
◆主要零件材質：
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | Ο型圈、柔性石墨 |
◆蝶閥密封材料選用和適用溫度：
| 材料品種 | 氯丁橡膠 | 丁氰橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | X或 J | XA或 JA | XB或 JB | XC\JC或 F | XD或 JD | XE或JE |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
“A”型蝶閥外形尺寸，連接尺寸和重量
| 規格Size | A | B | C | D | L | H | D1 | n-ф | K | E | n1-ф1 | ф2 | G | n2-M | 總重 | |
| Mm | Inch | |||||||||||||||
| 50 | 2” | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | --- | 2.5 |
| 65 | 2.5” | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 136.2 | 4-26.5 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | --- | 3.2 |
| 80 | 3” | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | --- | 3.6 |
| 100 | 4” | 200 | 114 | 52.1 | 104 | 32 | 70.80 | 185 | 4-24.5 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | --- | 4.9 |
| 125 | 5” | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | --- | 7 |
| 150 | 6” | 226 | 139 | 55.8 | 156.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | --- | 7.8 |
| 200 | 8” | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 4-25 4.23 | 115 | 88.9 | 4-14.3 | 22.10 | 268 | --- | 13.2 |
| 250 | 10” | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | --- | 19.2 |
| 300 | 12” | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 31.60 | 403 | --- | 32.5 |
| 350 | 14” | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.60 | 436 | --- | 41.3 |
| 400 | 16” | 400 | 309 | 86.5 | 389.6 | 51.2 | 100.47 | 515 | 4-26 | 197 | 158.75 | 4-20.6 | 33.15 | 488 | --- | 61 |
| 450 | 18” | 422 | 328 | 105.6 | 440.51 | 51.2 | 88.39 | 565 | 4-26 | 197 | 158.75 | 4-20.6 | 38 | 539 | --- | 79 |
| 500 | 20” | 480 | 361 | 131.8 | 491.6 | 64.2 | 96.99 | 620 | 4-26 | 197 | 158.75 | 4-20.6 | 41.15 | 593 | --- | 128 |
| 600 | 24” | 562 | 459 | 152 | 592.5 | 70.2 | 113.42 | 725 | 20-30 | 276 | 215.9 | 4-22.2 | 50.65 | 816 | --- | 188 |
| 700 | 28” | 624 | 520 | 163 | 695 | 66 | 109.65 | 840 | 24-30 | 300 | 254 | 8-18 | 55 | 895 | 4-M33 | 284 |
| 800 | 32” | 672 | 591 | 188 | 794.7 | 6682 | 124 | 950 | 24-33 | 300 | 254 | 8-18 | 55 | 1015 | --- | 368 |
| 900 | 36” | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 | 713 |
| 1000 | 40” | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 | 864 |
注：DN50~800”A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸，與閥門連接的管法蘭尺寸參照法蘭連接尺寸表（圖一）。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。表中DN50~500中D1和n-ф尺寸為蝶閥本身安裝定位尺寸，其中DN50~350的D1和n-ф尺寸包容GB9112-88,DIN2501（德國）,BS4504（英國）, ISO2084，ISO2531（國際標準），BS10-E（英國），ANSI1259（美國）等法蘭連接標準。
“LT”型蝶閥外形尺寸，連接尺寸和重量
| 規格Size | A | B | C | D | L | H | D1 | n-M | K | E | n1-ф1 | ф2 | G | 總重 | |
| Mm | Inch | ||||||||||||||
| 50 | 2” | 161 | 80 | 42 | 52.9 | 32 | 88.388 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5” | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 4.2 |
| 80 | 3” | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 178 | 4.7 |
| 100 | 4” | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5” | 213 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6” | 226 | 139 | 55.8 | 156.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | 8” | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 8-M02 | 115 | 88.9 | 4-14.3 | 22.10 | 329 | 18.2 |
| 250 | 10” | 292 | 203 | 65.6 | 250.5 | 45 | 90.59 | 350 | 12-M20 | 115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12” | 337 | 242 | 76.9 | 301.6 | 45 | 103.52 | 400 | 12-M20 | 140 | 107.95 | 4-14.3 | 31.60 | 462 | 40 |
| 350 | 14” | 368 | 267 | 76.5 | 333.3 | 45 | 89.74 | 460 | 16-M20 | 140 | 107.95 | 4-14.3 | 31.60 | 515 | 56 |
| 400 | 16” | 400 | 309 | 86.5 | 389.6 | 51.2 | 100.48 | 515 | 16-M24 | 197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18” | 422 | 328 | 105.6 | 440.51 | 51.2 | 88.38 | 565 | 20-M24 | 197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20” | 480 | 361 | 131.8 | 491.6 | 64.2 | 96.99 | 620 | 20-M24 | 197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24” | 562 | 459 | 152 | 592.5 | 70.2 | 113.42 | 725 | 20-M27 | 276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
