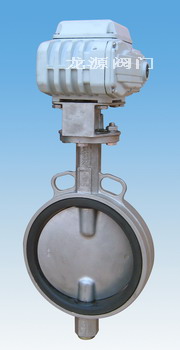

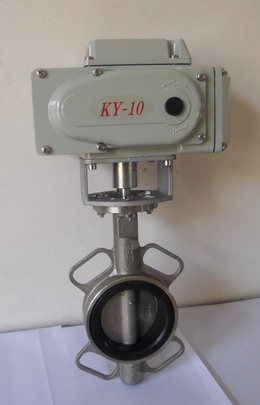

電動不銹鋼對夾蝶閥
◆用途及特點：
1. 小型輕便，容易拆裝及維修，并可在任意位置安裝。
2. 結構簡單、緊湊，90°回轉啟閉迅速。
7. 選擇不同部件材質，可使用多種介質。
◆采用標準：
設計標準：GB/T12238-1989; ISO 10631-1994或BSEN593-1998
法蘭連接尺寸：GB/T17241.6-1998 ISO7005-2或BSEN1092-2002
結構長度：GB/T1221-1989; ISO5752-1988或BSEN558-1
壓力試驗：GB/T13927-1992;JB/T9092-1999; ISO5028-1993或BSEN6755-1-1986
◆主要技術參數：
1..電源可選：220VAC50Hz,380VAC50Hz,24VDC
2..控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型），開度信號型（R型） 詳見使用說明書
| 公稱通徑 | DN(mm) 50-2000 | |||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸汽、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
◆主要零件材質：
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | Ο型圈、柔性石墨 |
◆蝶閥密封材料選用和適用溫度：
| 材料品種 | 氯丁橡膠 | 丁氰橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | X或 J | XA或 JA | XB或 JB | XC\JC或 F | XD或 JD | XE或JE |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
“A”型蝶閥外形尺寸，連接尺寸和重量 規格Size A B C D L H D1 n-ф K E n1-ф1 ф2 G n2-M 總重 Mm Inch 50 2” 161 80 42 52.9 32 84.84 120 4-23 77 57.15 4-6.7 12.6 118 --- 2.5 65 2.5” 175 89 44.7 64.5 32 96.2 136.2 4-26.5 77 57.15 4-6.7 12.6 137 --- 3.2 80 3” 181 95 45.2 78.8 32 61.23 160 8-18 77 57.15 4-6.7 12.6 143 --- 3.6 100 4” 200 114 52.1 104 32 70.80 185 4-24.5 92 69.85 4-10.3 15.77 156 --- 4.9 125 5” 213 127 54.4 123.3 32 82.28 215 4-23 92 69.85 4-10.3 18.92 190 --- 7 150 6” 226 139 55.8 156.6 32 91.08 238 4-25 92 69.85 4-10.3 18.92 212 --- 7.8 200 8” 260 175 60.6 202.5 45 112.89 295 4-25 4.23 115 88.9 4-14.3 22.10 268 --- 13.2 250 10” 292 203 65.6 250.5 45 92.40 357 4-29 115 88.9 4-14.3 28.45 325 --- 19.2 300 12” 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.60 403 --- 32.5 350 14” 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.60 436 --- 41.3 400 16” 400 309 86.5 389.6 51.2 100.47 515 4-26 197 158.75 4-20.6 33.15 488 --- 61 450 18” 422 328 105.6 440.51 51.2 88.39 565 4-26 197 158.75 4-20.6 38 539 --- 79 500 20” 480 361 131.8 491.6 64.2 96.99 620 4-26 197 158.75 4-20.6 41.15 593 --- 128 600 24” 562 459 152 592.5 70.2 113.42 725 20-30 276 215.9 4-22.2 50.65 816 --- 188 700 28” 624 520 163 695 66 109.65 840 24-30 300 254 8-18 55 895 4-M33 284 800 32” 672 591 188 794.7 6682 124 950 24-33 300 254 8-18 55 1015 --- 368 900 36” 720 656 203 864.7 118 117.57 1050 24-33 300 254 8-18 75 1115 4-M30 713 1000 40” 800 721 216 965 142 129.89 1160 24-36 300 254 8-18 85 1230 4-M33 864
76.95
72
102.42
525
4-30
72
91.51
585
4-30
82
101.68
650
4-33
82
120.46
770
20-36
82
20-36
63.35
24-39
63.35
注：DN50~800”A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸，與閥門連接的管法蘭尺寸參照法蘭連接尺寸表（圖一）。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。表中DN50~500中D1和n-ф尺寸為蝶閥本身安裝定位尺寸，其中DN50~350的D1和n-ф尺寸包容GB9112-88,DIN2501（德國）,BS4504（英國）, ISO2084，ISO2531（國際標準），BS10-E（英國），ANSI1259（美國）等法蘭連接標準。
“LT”型蝶閥外形尺寸，連接尺寸和重量
| 規格Size | A | B | C | D | L | H | D1 | n-M | K | E | n1-ф1 | ф2 | G | 總重 | |
| Mm | Inch | ||||||||||||||
| 50 | 2” | 161 | 80 | 42 | 52.9 | 32 | 88.388 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5” | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 4.2 |
| 80 | 3” | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 178 | 4.7 |
| 100 | 4” | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5” | 213 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6” | 226 | 139 | 55.8 | 156.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | 8” | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 8-M02 | 115 | 88.9 | 4-14.3 | 22.10 | 329 | 18.2 |
| 250 | 10” | 292 | 203 | 65.6 | 250.5 | 45 | 90.59 | 350 | 12-M20 | 115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12” | 337 | 242 | 76.9 | 301.6 | 45 | 103.52 | 400 | 12-M20 | 140 | 107.95 | 4-14.3 | 31.60 | 462 | 40 |
| 350 | 14” | 368 | 267 | 76.5 | 333.3 | 45 | 89.74 | 460 | 16-M20 | 140 | 107.95 | 4-14.3 | 31.60 | 515 | 56 |
| 400 | 16” | 400 | 309 | 86.5 | 389.6 | 51.2 | 100.48 | 515 | 16-M24 | 197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18” | 422 | 328 | 105.6 | 440.51 | 51.2 | 88.38 | 565 | 20-M24 | 197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20” | 480 | 361 | 131.8 | 491.6 | 64.2 | 96.99 | 620 | 20-M24 | 197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24” | 562 | 459 | 152 | 592.5 | 70.2 | 113.42 | 725 | 20-M27 | 276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
