◆產品概述

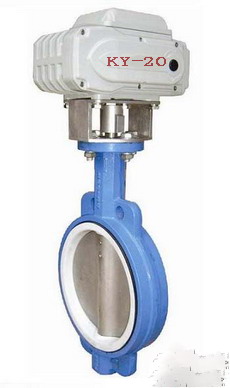

電動襯氟蝶閥 蝶閥閥座與閥板是由全PTFE制作而成，既具有普通蝶閥的機械強度，又能發揮PTFE或PA的耐強化學介質特性。采用的是雙段軸，上下分段的技術。不適用于有顆粒和溫度偏高的工藝介質中。
■有不銹鋼閥體可選
■適用化學介質
■法蘭對夾孔連接適用多種標準
◆襯氟電動蝶閥 參數
| 電動執行器 | 普通開關型、無源觸點開關型 電位計型帶電阻輸出 電位計型帶4-20mA 調節型輸入輸出4-20mA |
| 電壓 | AC220V AC110V AC380 DC12V DC24V DC110V |
| 公稱通徑 | DN50-500mm |
| 公稱壓力 | 1.6MPa |
| 適用溫度 | PTFE:-30~+150℃ |
| 連接方式 | 對夾式、凸耳對夾式 |
| 閥體結構 | 分段式 |
| 閥體材質 | 球墨鑄鐵、鑄鋼 |
| 閥板材質 | 球墨鑄鐵、鑄鋼 |
| 閥座襯里 | PTFE |
| 適用介質 | 強酸、強堿、強氧化劑等 |
| 接線圖及工作原理 | |
◆設計標準
閥門結構長度：ISO 5752—1988
閥門法蘭連接：ISO 7005.2
閥門 檢驗：ISO/DIN 5208—1987
驅動裝置連接： ISO/DIN 5211—1982
◆ 主要零部件材質
| 材質 | Z | C | P | R |
| 閥體 | ZB | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12MoTi |
| 閥板 | 球磨 不銹鋼 | 不銹鋼 或襯里 | 不銹鋼 或襯里 | 不銹鋼 或襯里 |
| 閥桿 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti或襯里 | 1Cr18Ni9Ti |
| 閥座 |
| 增強聚四氟乙烯PTFE | ||
◆襯氟電動蝶閥 尺寸
| 通徑 | 英寸 | 尺寸 | |||||
| L | H | C | D1 | n-￠m | kg | ||
| 50 | 2 | 42 | 212 | 130 | 120 | 4-22 | 3.2 |
| 65 | 2 1/2 | 45 | 230 | 150 | 136.2 | 4-22 | 5.8 |
| 80 | 3 | 45.5 | 233 | 164 | 160 | 4-22 | 6.5 |
| 100 | 4 | 52 | 270 | 188 | 185 | 4-24 | 11 |
| 125 | 5 | 54 | 298 | 220 | 215 | 4-24 | 13 |
| 150 | 6 | 56 | 337 | 252 | 238 | 4-26 | 16 |
| 200 | 8 | 61 | 407 | 305 | 295 | 4-26 | 27 |
| 250 | 10 | 65.3 | 481 | 370 | 357 | 4-29 | 35 |
| 300 | 12 | 77 | 555 | 430 | 407 | 4-29 | 51 |
| 350 | 14 | 77 | 610 | 470 | 467 | 4-30 | 76 |
| 400 | 16 | 86.5 | 715 | 565 | 515 | 4-28 | 97 |
| 450 | 18 | 105.5 | 778 | 620 | 565 | 4-28 | 125 |
| 500 | 20 | 131.8 | 870 | 695 | 620 | 4-28 | 186 |
